清華大學朱永法:表面富碘增強高結晶度BiOI內建電場用于提升光催化降解苯酚的性能

內建電場被認為促進電荷遷移與分離以提高光催化性能的有效驅動力。碘氧化鉍(BiOI)由于特殊的非對稱層狀結構而易于形成內建電場和良好的可見光響應而倍受關注。但是,BiOI較窄的帶隙(Eg?1.7 eV)和高電荷復合效率限制了光催化性能的提高。因此,有效提高BiOI中內建電場強度、驅動電荷定向遷移與有效分離對提高光催化性能至關重要。目前,提高BiOI內建電場強度的手段主要有促進晶相轉變形成富碘的碘氧化鉍(如,Bi4O5I2, Bi5O7I),元素?fù)诫s和構建異質結構。而如何通過BiOI晶體結構調整來調控BiOI的本征內建電場的強度與方向,以及內建電場調整是否改變電荷遷移與分離、導致光催化降解污染物的性能仍未知的。
近日,長沙學院張世英教授光催化課題組與清華大學朱永法教授課題組聯合報道了利用結構富碘增強BiOI內建電場強度與表面富碘調整BiOI內建電場方向,驅動電荷定向遷移與高效分離,實現水體中苯酚的有效降解與礦化。通常認為BiOI過窄的帶隙、載流子易發生復合是導致光催化活性過低的主要原因,而很大程度上忽視了BiOI的電荷遷移方向以及電荷遷移的驅動力。另外,BiOI以及BiOCl和BiOBr通常被認為是[Bi2O2]2+層終止的,而其內部晶體結構的完整性與表面結構對內建電場的影響也同樣被忽略了。
在本工作中,研究團隊通過調節溶劑熱過程中鉍源與碘源濃度來合成富碘與缺碘BiOI納米片。碘源濃度相對低(Bi:I=1:0.5)的條件下合成缺碘BiOI納米片,而碘源濃度高(Bi:I=1:5)的條件下合成富碘BiOI納米片,其粒徑、結晶度逐漸增加,但晶體結構未發生改變。而富碘與缺碘BiOI納米片的表面通過與Ag+作用是否生成AgI來進一步確定——高濃度碘源條件下生成的高結晶度BiOI表面為富碘層終止,而缺碘條件下生成結晶度低、缺碘BiOI表面為[Bi2O2]2+層終止。

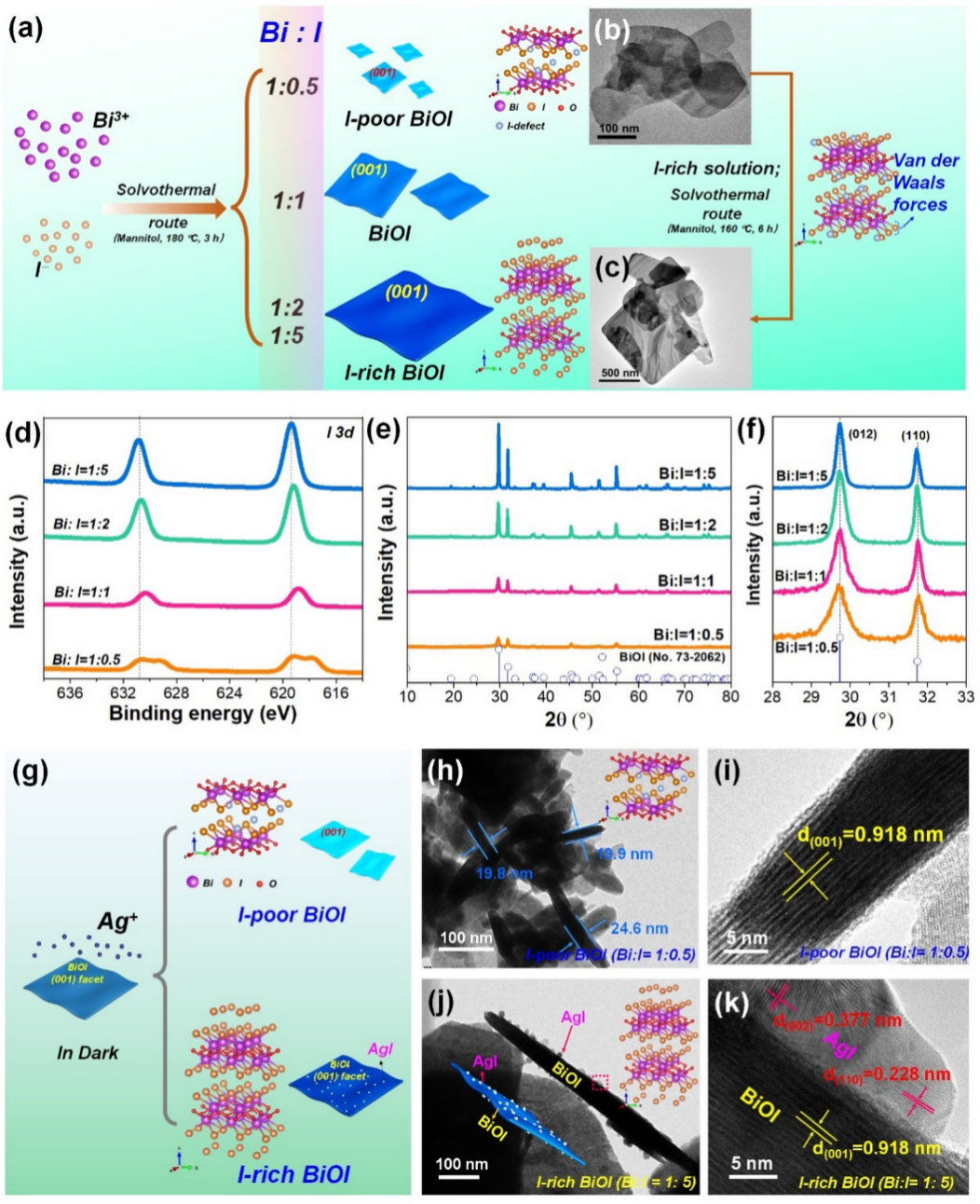

【圖1】(a) 表面缺碘與富碘BiOI合成示意圖。(b)缺碘BiOI,(c)富碘BiOI的TEM圖。(d) I 3d XPS圖譜, (e) XRD衍射圖,(f)XRD衍射圖的局部放大圖(28-33°)。(g)表面缺碘與富碘BiOI表面結構證實示意圖。表面缺碘BiOI沉積Ag+的TEM,(i)側面HRTEM。表面富碘BiOI沉積Ag+的側面TEM,(k)相應的HRTEM圖。
表面電勢與Zeta電位計算BiOI的內建電場的結果表明,結晶性良好、表面富碘BiOI納米片的內建電場強度是缺碘BiOI納米片的62.5倍。而且,結晶性良好、表面富碘BiOI納米片的內建電場方向?yàn)楸砻娓坏鈱铀孓D(zhuǎn),且其增強的內建電場驅動光生空穴主要向主要暴露(001)晶面遷移,與結晶度低、暴露面為[Bi2O2]2+層終止的BiOI驅動電荷分離的方向相反。光照前后表面富碘BiOI納米片中表面電勢的變化以及光沉積Au和MnO2則進一步的證明富碘BiOI納米片中光生空穴向其主要暴露的(001)晶面遷移,電子向側面(010)晶面遷移。

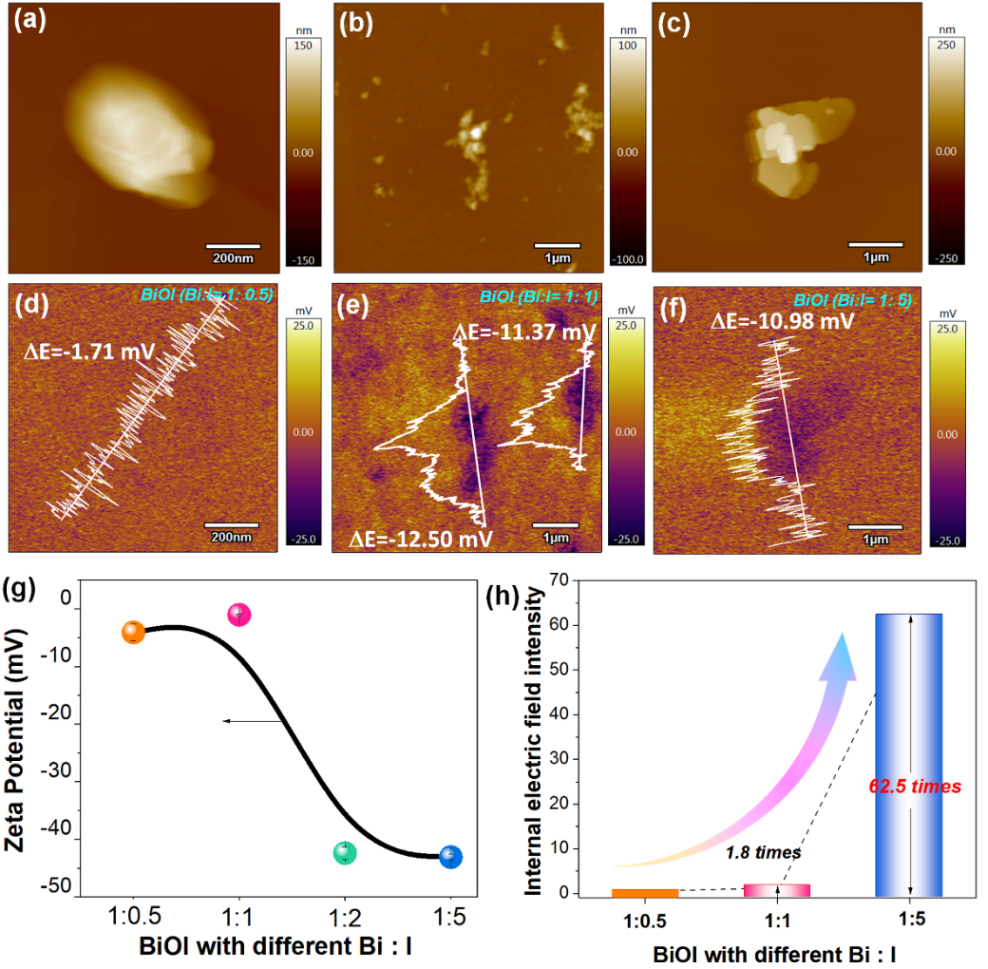

【圖2】不同條件下制備BiOI的AFM圖,(a) Bi:I = 1:0.5, (b) Bi:I = 1:1, (c) Bi:I = 1:5, 和相應的表面電勢(d) Bi:I = 1:0.5,(e) Bi:I = 1:1,(f) Bi:I = 1:5。(g)Zeta電位和相應的內建電場強度比較。
【圖3】 (a)不同BiOI的SPV圖比較(插入圖為SPV圖譜的局部放大圖),富碘BiOI納米片(Bi:I = 1:5)在暗條件,和光照條件下KPFM圖,和相應的表面電勢變化。(e)表面缺碘與富碘BiOI驅動電荷分離示意圖。缺碘BiOI納米片光沉積Au顆粒的 SEM, (g) TEM和 HRTEM, (i)明場TEM和相應的元素mapping。富碘BiOI納米片光沉積Au顆粒的TEM, (k)局部放大TEM, (l) HRTEM,(m)明場TEM,(n)局部放大明場TEM和相應的元素mapping。
在本工作中,富碘與缺碘BiOI納米片在光催化降解苯酚過程中顯示出明顯的差異。不論是可見光還是全光譜條件下,富碘BiOI納米片光催化降解苯酚的效率遠高于缺碘BiOI納米片的。并且,富碘BiOI納米片顯示出良好的降解循環穩定性和較高的苯酚礦化度。
值得注意的是,富碘BiOI納米片降解苯酚的性能并不能與其內建電場強度增加程度相一致,這主要是由于富碘BiOI納米片表面具有極高的疏水性,阻礙了光催化表面反應的進行。并且,表面疏水性不利于BiOI表面外延生長其他半導體光催化劑。

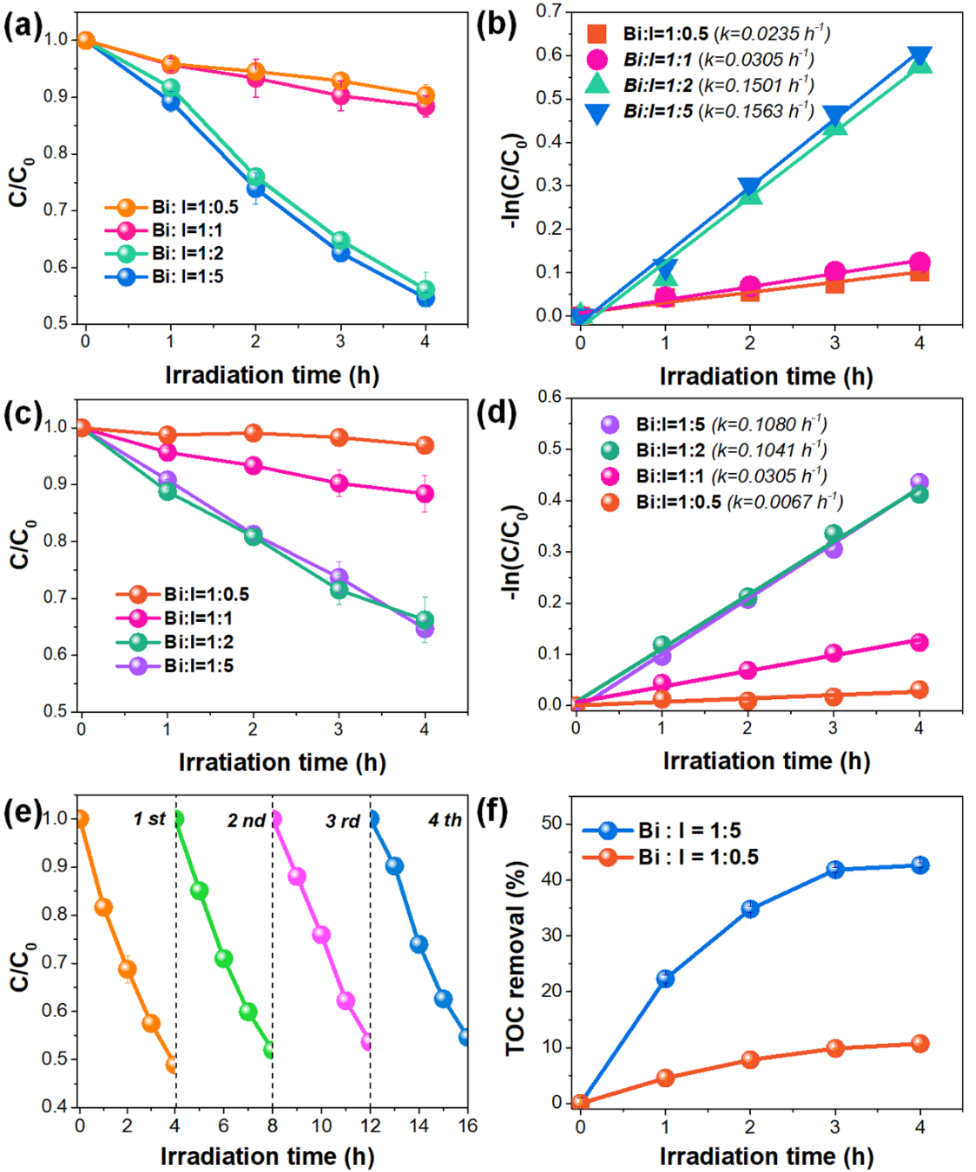

【圖4】 (a)全光譜條件下BiOI光催化降解苯酚溶液性能曲線,(b)相應的反應動力學曲線. (c)可見光條件下BiOI光催化降解苯酚溶液性能曲線,(d)相應的反應動力學曲線. (e)富碘BiOI(Bi:I = 1:5)的光催化降解循環曲線。(f)富碘和缺碘BiOI降解苯酚的TOC比較。
